Šīs rokasgrāmatas autors ir vecākais rūpnieciskās automatizācijas inženieris ar vairāk nekā 12 gadu pieredzi uzņēmumā ZLPH MACHINERY TECHNOLOGY CO., LTD., vadošajā progresīvu sterilizācijas risinājumu piegādātājā. Tajā tiek risināta kritiska problēma, ar ko saskaras pārtikas pārstrādes inženieri un iepirkumu komandas visā pasaulē: nekonsekventa sterilizācija rada tvaika-gaisa retortu autoklāvos. Šī problēma jau sen ir nomoka konservu un mājdzīvnieku barības nozares, galvenokārt nevienmērīga siltuma sadalījuma, nepietiekamas procesa kontroles un neoptimālas iekārtu konstrukcijas dēļ. Pamatojoties uz vairāk nekā 5000 instalācijām visā pasaulē un plašu lauka validāciju, mēs piedāvājam pārbaudītu, praktiski īstenojamu sistēmu, lai novērstu sterilizācijas mainīgumu, nodrošinātu atbilstību produktu drošības prasībām un palielinātu ražošanas darbības laiku. Šajā rokasgrāmatā mēs analizējam pamatcēloņus galvenajos darbības scenārijos, sniedzam pakāpeniskus korektīvus pasākumus, dalāmies ar reālās pasaules validācijas datiem un sniedzam nozares labāko praksi, lai palīdzētu jums sasniegt konsekventus un uzticamus sterilizācijas rezultātus — katrā partijā, katru reizi.
Kā novērst nevienmērīgu siltuma sadalījumu, kas izraisa nepietiekami sterilizētas zonas lielu partiju retortēs?
1. Scenārijs un sāpju punkts
Lielapjoma konservēšanas rūpnīcās operatori bieži ziņo par nevienmērīgu mikrobu iznīcināšanas ātrumu, īpaši sakrauto paplāšu centrālajā vai apakšējā slānī, kas noved pie produktu atsaukšanas vai atkārtotas apstrādes. Temperatūras kartēšana atklāj aukstuma punktus līdz pat 115 °C 121 °C cikla laikā, kas neatbilst FDA vai ES termiskās apstrādes standartiem.
2. Cēloņu analīze
Trīs galvenie faktori veicina siltumu: (1) Slikta gaisa plūsmas konstrukcija tradicionālajās horizontālajās retortēs rada stagnējošas zonas; (2) Nepietiekams ūdens izsmidzināšanas pārklājums nenodrošina vienmērīgu siltuma pārnesi; (3) Manuāla ielāde rada paplātes nepareizu novietojumu, bloķējot cirkulācijas ceļus.
3. Soli pa solim risinājums
Nekavējoties maziniet ietekmi:Pārkārtojiet paplāšu sakraušanu ar vienādiem atstarpēm; pārbaudiet smidzināšanas sprauslu izlīdzināšanu.

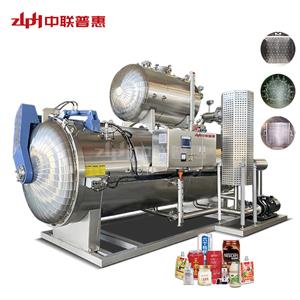

Ilgtermiņa risinājums:Izvietojiet inteliģentu ūdens izsmidzināšanas retorti ar augšējo atveri, 360° rotējošām sprauslām un piespiedu konvekcijas gaisa plūsmu. Šī konstrukcija nodrošina vienmērīgu termisko iekļūšanu visās produkta zonās.
Procesa optimizācija:Integrējiet temperatūras/spiediena uzraudzību reāllaikā ar automātisku atgriezeniskās saites vadību, lai dinamiski pielāgotu tvaika un ūdens plūsmas ātrumu.
4. Problēmu novēršana un profilakse
Katru ceturksni veiciet termisko kartēšanu, izmantojot datu reģistrētājus; pārbaudiet sprauslas, vai nav aizsērējušas; izvairieties no pārslodzes, kas pārsniedz 90% kameras ietilpības. Pirms pilna mēroga ražošanas vienmēr validējiet jaunus produktu formātus ar pilotprojektu.
5. Validācijas rezultāti
Lielā mājdzīvnieku barības rūpnīcā Dienvidaustrumāzijā, pārejot uz ZLPH automātisko izsmidzināšanas retorti, temperatūras svārstības samazinājās no ±8 °C līdz ±1,2 °C. Pēc ieviešanas 18 mēnešu laikā vairāk nekā 12 000 partijām netika reģistrēti neviens nepietiekamas sterilizācijas gadījums.
Kā novērst produktu bojājumus trauslu konteineru automatizētas iekraušanas/izkraušanas laikā?
1. Scenārijs un sāpju punkts
Stikla burkas vai plānsienu plastmasas bļodas mehāniskas apstrādes laikā automatizētās retoršu līnijās bieži saplaisā, izraisot noplūdes, piesārņojuma riskus un ražas zudumus, kas pārsniedz 5% maiņā.
2. Cēloņu analīze
Standarta satvērēji pieliek pārmērīgu iespīlēšanas spēku; konveijera nepareiza novietošana rada sānu spriegumu; konteineram specifisku instrumentu trūkums nespēj pielāgoties formas variācijām.
3. Soli pa solim risinājums
Ieviesiet ar redzes vadību vadāmu retoršu paplāšu ielādes/izlādes sistēmu ar adaptīviem satvērējiem un maigu kustību vadību. Sistēma izmanto reāllaika pozīcijas korekciju, lai maigi, bet precīzi apstrādātu konteinerus.
4. Problēmu novēršana un profilakse
Kalibrējiet satvērēja spiedienu katru mēnesi; izmantojiet neslīdošus paplāšu paklājiņus; veiciet kritiena testus līniju maiņas laikā. Nekad neizmantojiet universālus gala efektorus specializētai iepakošanai.
5. Validācijas rezultāti
Eiropas bērnu pārtikas ražotājs samazināja iepakojuma lūzumu skaitu no 4,7 % līdz 0,3 % pēc ZLPH automatizētās apstrādes sistēmas integrēšanas, ietaupot 220 000 USD gadā atkritumu un dīkstāves ziņā.
Nozares labākā prakse: 5 soļu sistēma uzticamām retortes darbībām
Balstoties uz vairāk nekā 6 gadu pieredzi projektu izpildē visā pasaulē, mēs iesakām šo universālo problēmu novēršanas protokolu:
1. Definējiet vidi un simptomus
Dokumentējiet partijas lielumu, konteinera veidu, produkta viskozitāti un atteices režīmu (piemēram, “pietūkuši vāki apakšējā paplātē”).
2. Novērsiet ārējos faktorus
Pārbaudiet tvaika kvalitāti, dzesēšanas ūdens spiedienu un PLC I/O signālus — 60 % problēmu rodas komunālo pakalpojumu vai elektroinstalācijas dēļ.
3. Diagnosticējiet galveno cēloni
Klasificēt kā konstrukcijas kļūdu, parametru kļūdu, apkopes pārtraukumu vai komponentu atteici, izmantojot termiskos žurnālus.
4. Lietojiet mērķtiecīgu labojumu
Apvienojiet aparatūras modernizāciju (piemēram, labākas sprauslas) ar programmatūras regulēšanu (piemēram, palaišanas ātruma optimizāciju).
5. Validēt un standartizēt
Veikt 3 veiksmīgas partijas pēc kārtas; atjaunināt SOP; apmācīt operatorus jaunos protokolos.
Labākās prakses principi:
•Projektēšana sliktākajam gadījumam:Izmēru retortes maksimālajai slodzei + 15% rezerve.
•Automatizēt validāciju:Iekļaujiet termiskos sensorus ikdienas ciklos.
•Sadarbojieties ar sertificētiem piegādātājiem:Jau iepriekš nodrošiniet atbilstību CE, EAC un ASME standartiem.
Bieži uzdotie jautājumi (BUJ)
J: Vai standarta tvaika retortes var apstrādāt gan metāla kannas, gan stikla burkas?
A: Tikai tad, ja ir aprīkotas ar programmējamām izsmidzināšanas shēmām un saudzīgu apiešanos — pretējā gadījumā stiklam ir nepieciešamas īpašas mazas ietekmes sistēmas, piemēram, ZLPH bļodu sterilizācijas līnija.
J: Kādas sertifikācijas ir nepieciešamas retortēm, kas tiek pārdotas Eiropā un Krievijā?
A: CE sertifikācija ES un EAC sertifikācija Eirāzijas tirgiem ir obligāta; ZLPH ir abas, kā arī ASME atļauja.
J: Cik bieži jātīra smidzināšanas sprauslas?
A: Katru nedēļu produktiem ar augstu olbaltumvielu saturu; izmantojiet ultraskaņas tīrīšanu, lai novērstu bioplēves uzkrāšanos, kas traucē izsmidzināšanas vienmērīgumu.
J: Vai ZLPH piedāvā procesa validācijas atbalstu uz vietas?
A: Jā — mūsu 14 cilvēku pēcpārdošanas komanda nodrošina uzstādīšanu, FAT/SAT un termiskās kartēšanas pakalpojumus visā pasaulē.
J: Vai retortu sistēmas var integrēt ar esošo MES vai ERP?
A: Visām ZLPH iekārtām ir OPC-UA un Modbus TCP saskarnes, kas nodrošina nemanāmu rūpnīcas datu integrāciju.
Par mūsu kompetenci un atbalstu
ZLPH MACHINERY TECHNOLOGY CO., LTD. ir pasaulē atzīts sterilizācijas tehnoloģiju piegādātājs, kas dibināts 2018. gadā. Mūsu komandā ir 21 mehānikas/PLC inženieri, 4 sterilizācijas procesa eksperti un 14 lauka servisa inženieri — visiem ar vairāk nekā 10 gadu pieredzi retoršu automatizācijā. Mums ir ASME, CE, EAC un Malaizijas DOSH sertifikāti, kas nodrošina atbilstību vairāk nekā 50 tirgos. Mūsu risinājumi darbina ražošanas līnijas vadošajiem pārtikas zīmoliem Āzijā, Eiropā un Amerikā, un vairāk nekā 5000 veiksmīgu izvietojumu apstiprina mūsu uzticamību.
Pielāgotu risinājumu pakalpojumi ietver:
• Termiskā procesa novērtējums uz vietas
• Konteineriem specifisks automatizācijas dizains
• Bezmaksas izmēģinājuma testēšana ar jūsu produktu
• Attālināta diagnostika un atbalsts visu diennakti, 7 dienas nedēļā
